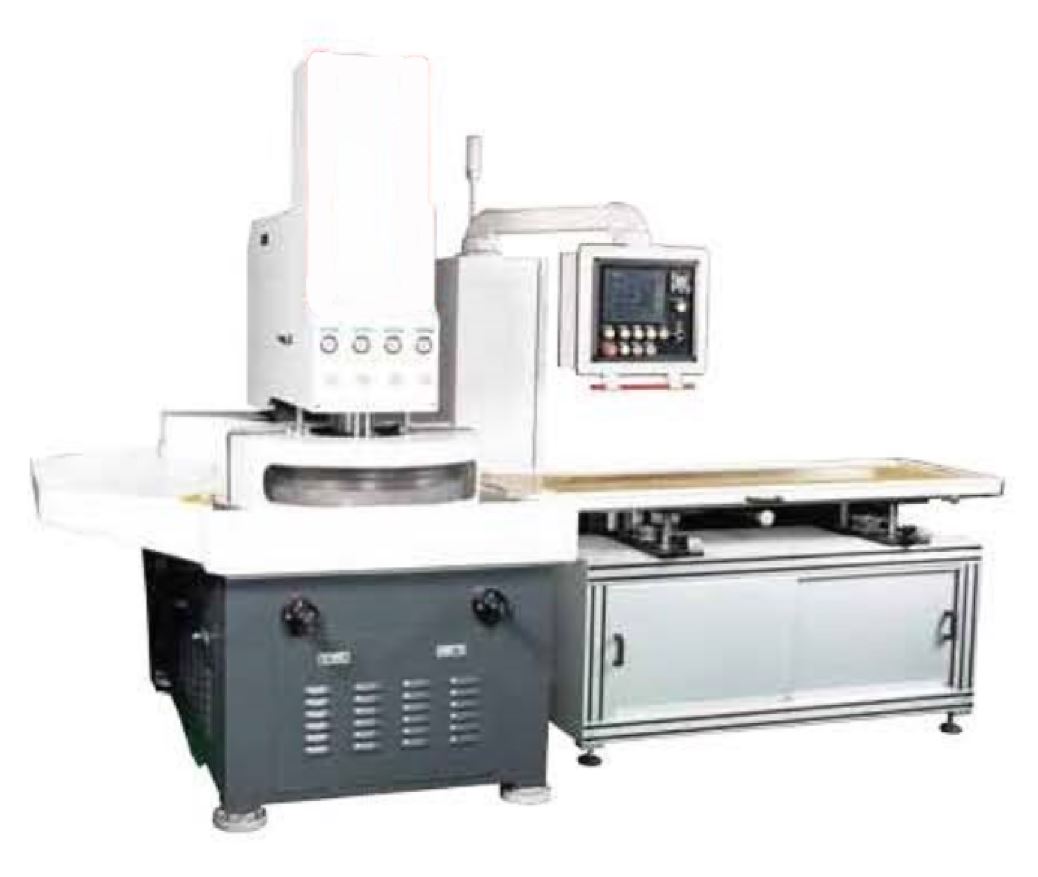

雙端面磨床
型號 ID：DDG-700/1000 CNC
| |
DDG 700 CNC |
DDG 1000 CNC |
| 砂輪盤尺寸 |
mm |
700x300x55(CBN厚度5mm) |
980x370x55(CBN厚度5mm) |
| 最大加工工件直徑 |
mm |
180 |
330 |
| 上盤電機功率 |
kw |
5.5 |
7.5 |
| 上盤轉速 |
rpm |
5~60 |
5~50 |
| 下盤電機功率 |
kw |
5.5 |
7.5 |
| 下盤轉速 |
rpm |
5~60 |
5~50 |
| 內環電機功率 |
kw |
2 |
3 |
| 內環轉速 |
rpm |
5~40 |
5~40 |
| 進氣壓力 |
Mpa |
0.6 |
0.6 |
| 機床外型尺寸 |
LxBxH(mm) |
4150x1900x2230 |
3060x2290x2590 |
| 機床重量 |
kg |
3000 |
5000 |
| 典型工件 |
|
空調壓縮機閥片 |
空調壓縮機閥片 |
| 平行度 |
mm |
0.001 |
0.001 |
| 平面度 |
mm |
0.001 |
0.001 |
| 等高度 |
mm |
0.002 |
0.002 |
| 表面粗糙度 |
mm |
Ra 0.2 um |
Ra 0.2 um |
| 可選配件 |
|
SIEMENS CNC控制系統
|
| MITSUBISHI CNC控制系統 |
| FANUC CNC控制系統 |
| 旋轉工作台 |
| 冷卻水箱 |
| 電磁濾清器 |
| 紙袋濾清器 |
| 電磁紙袋濾清器 |
| 油霧分離機 |
| 主頻變頻器 |
| 電磁鐵 |
| 光學尺及顯示器 |
| 線上砂輪平衡系統 |
| 鑽石砂輪修整器 |
| 主軸冷卻機 |
