従来型平面研削盤
型号 ID：DSG 系列

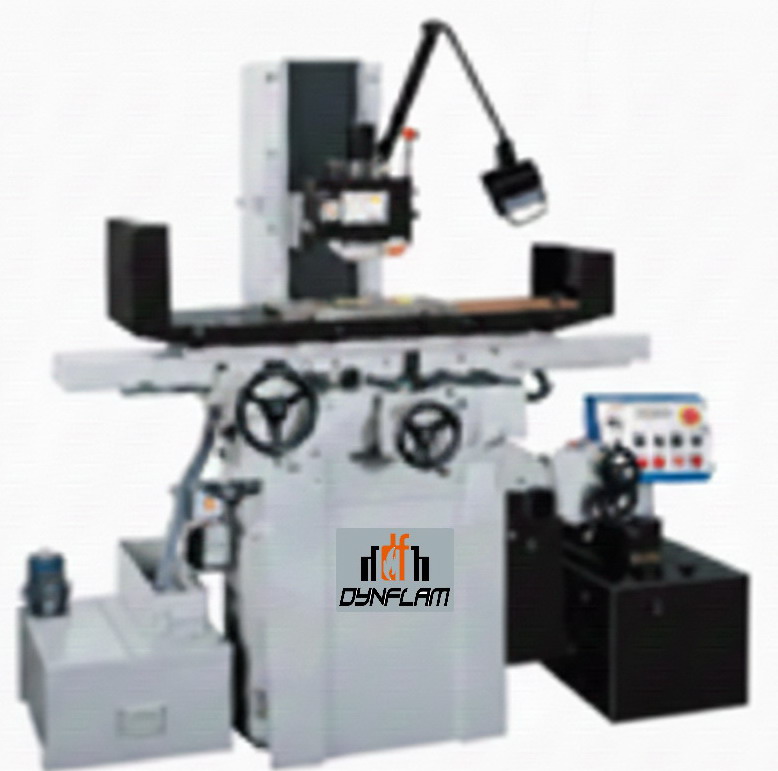

| 仕様書 | サドルタイプ | コラムタイプ | カンチレバータイプ | ダブルコラムタイプ | ||||||||||||||
| PFG-1545/HAH PFG-2045H/AH |
PFG-2550H PFG-2550AH |

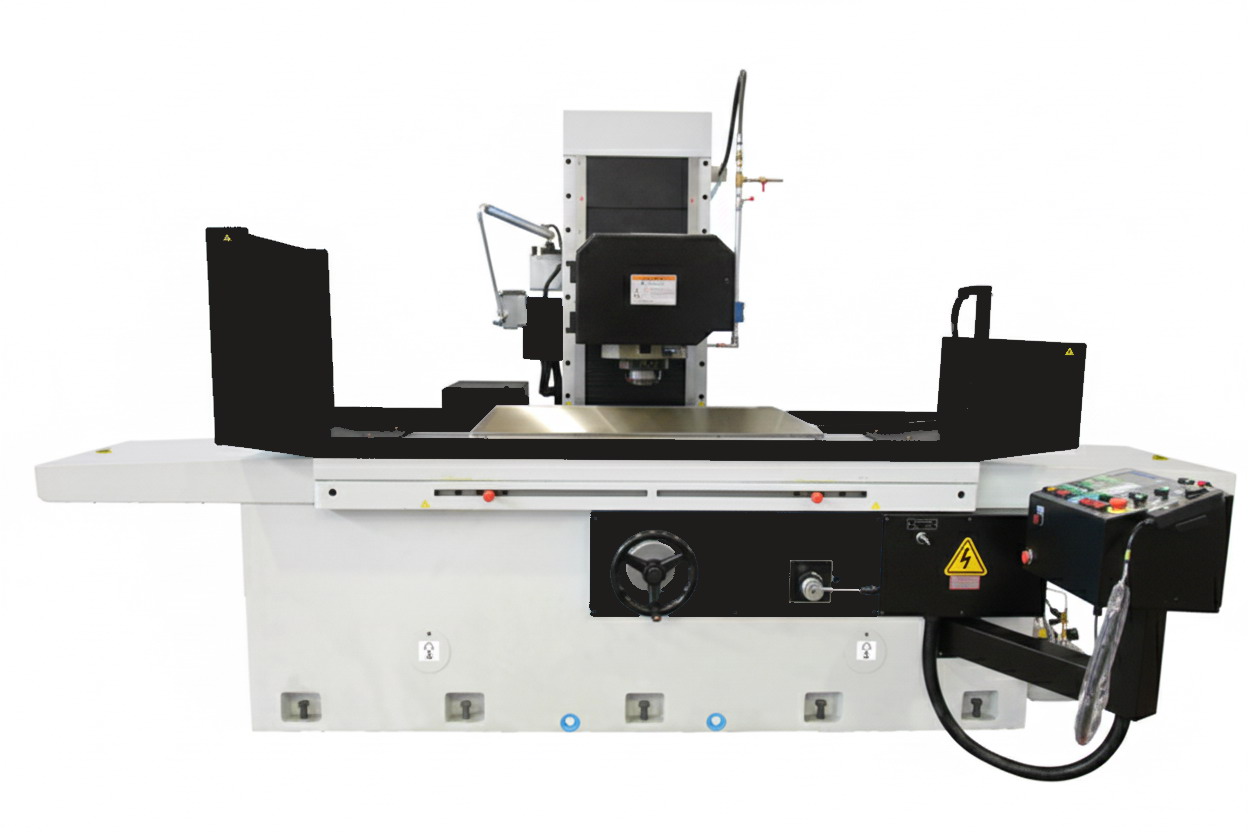

PFG-CL3060AH PFG-DL3060AH |

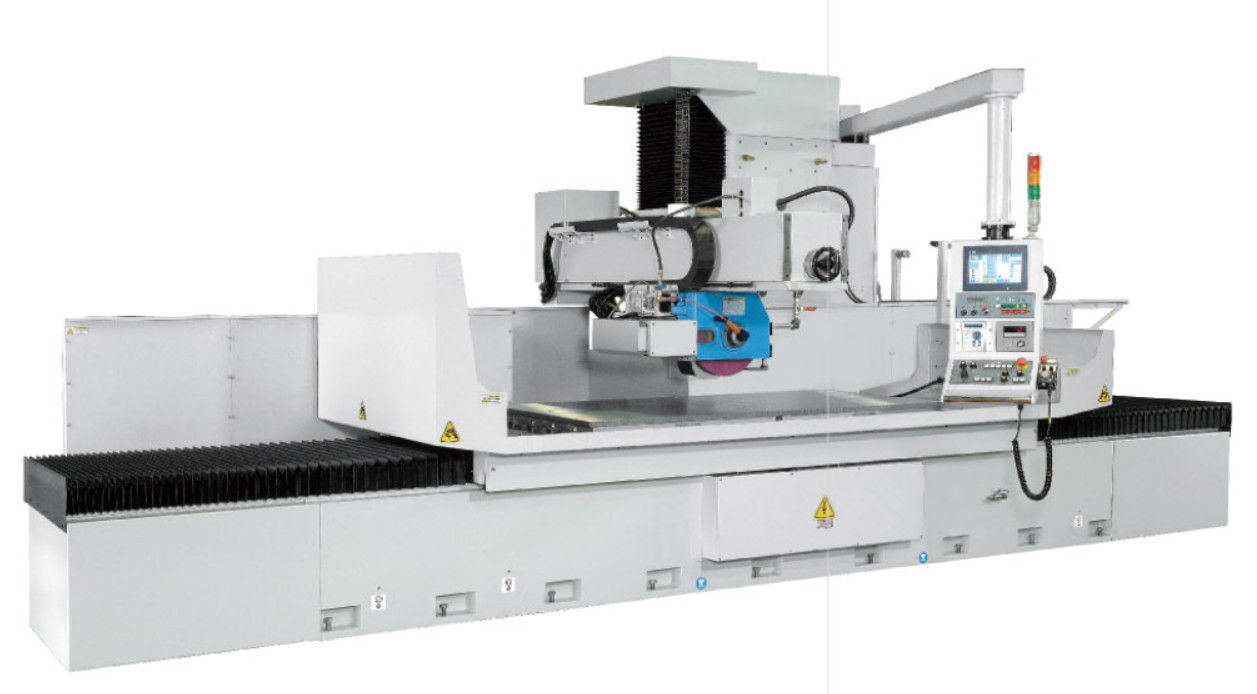

PFG-D4080AH | PFG-50100AHR PFG-60100AHR PFG-70100AHR |
PFG-50150AHR PFG-60150AHR PFG-70150AHR |
PFG-50200AHR PFG-60200AHR PFG-70200AHR |

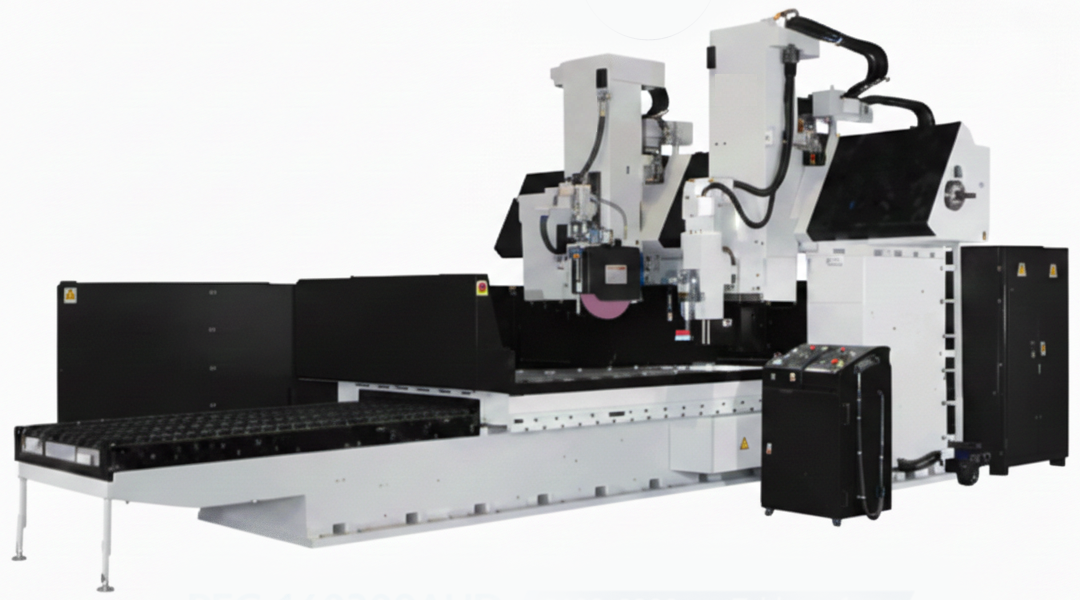

PFG-80150AHD PFG-100150AHD |
PFG-80200AHD PFG-100200AHD |
PFG-80300AHD PFG-100300AHD |
PFG-80400AHD PFG-100400AHD |
PFG-120200AHD PFG-160200AHD |
PFG-120300AHD PFG-160300AHD |
PFG-120400AHD PFG-160400AHD |
PFG-120500AHD PFG-160500AHD |
PFG-120600AHD PFG-160600AHD |
|||
| ストローク | テーブルの研削面 | mm | 150 X 450 200 X 450 |
250 X 500 | 300 X 600 | 400 X 800 | 500 X 1000 600 X 1000 700 X 1000 |
500 X 1000 600 X 1000 700 X 1000 |
500 X 2000 600 X 2000 700 X 2000 |
800 X 1500 1000 X 1500 |
800 X 2000 1000 X 2000 |
800 X 3000 1000 X 3000 |
800 X 4000 1000 X 4000 |
1200 X 2000 1600 X 2000 |
1200 X 3000 1600 X 3000 |
1200 X 4000 1600 X 4000 |
1200 X 5000 1600 X 5000 |
1200 X 6000 1600 X 6000 |
| 最大研削面 | mm | 150 X 450 200 X 450 |
250 X 500 | 300 X 600 | 400 X 800 | 500 X 1000 600 X 1000 700 X 1000 |
500 X 1000 600 X 1000 700 X 1000 |
500 X 2000 600 X 2000 700 X 2000 |
800 X 1500 1000 X 1500 |
800 X 2000 1000 X 2000 |
800 X 3000 1000 X 3000 |
800 X 4000 1000 X 4000 |
1200 X 2000 1600 X 2000 |
1200 X 3000 1600 X 3000 |
1200 X 4000 1600 X 4000 |
1200 X 5000 1600 X 5000 |
1200 X 6000 1600 X 6000 |
|
| スピンドル中心からテーブルまでの最大距離 | mm | 450 | 500 [オプション : 600] | 500 [オプション: 600] | 550 [オプション: 650] | 600 [オプション: 800 & 1000] | 800 [オプション: 1000] | 1000 [オプション: 1200] | 900 [オプション: 1100] | |||||||||
| 給送 | テーブル速度（約） | M/min | 5~25 | 5~25 | 5~25 | 3~25 | 3~25 | |||||||||||
| テーブル案内 | V型およびフラットウェイ | V型およびフラットウェイ | V型およびフラットウェイ | V型およびV型ウェイ | V型およびV型ウェイ | |||||||||||||
| 自動横送り量（約） | mm | マニュアル (H型), 0.1~12 (AH型) | 0.5~20 | 0.5~20 | 0.1~15 | 0.1 ~ 35 | ||||||||||||
| 高速電動横送り | mm/min | マニュアル (H型), 1100[60HZ]/900[50HZ](AH型) | 1100[60HZ]/900[50HZ] | 1100[60HZ]/900[50HZ] | 1500 | 3000 | ||||||||||||
| 手動ハンドホイール横送り | mm | 5/rev. ; 0.02/gra. | 5/rev. ; 0.02/gra. | 5/rev. ; 0.02/gra. | 5/rev. ; 0.02/gra. | (x1)0.1 (x1)0.001 |
(x5)0.5 (x5)0.005 |
(x10)1 (x10)0.01 |
||||||||||
| 高速電動主軸頭昇降 | mm/min | 550[60HZ]/450[50HZ](電動高速昇降システム)[オプション] 300(NC自動下降フィードシステム)[オプション] |
550[60HZ]/450[50HZ](電動高速昇降システム)[オプション] 300(NC自動下降フィードシステム)[オプション] |
300 | 225 | 300 | ||||||||||||
| 手動ハンドホイール垂直送り | mm | 2/rev. ; 0.01/gra. | 2/rev. ; 0.01/gra. | (x1)0.1 (x1)0.001 |
(x5)0.5 (x5)0.005 |
(x10)1 (x10)0.01 |
(x1)0.1 (x5)0.5 (x10)1 (x1)0.001 (x5)0.005 (x10)0.01 |
(x1)0.1 (x1)0.001 |
(x5)0.5 (x5)0.005 |
(x10)1 (x10)0.01 |
||||||||
| 自動下降送り | mm/time | 0.001~0.999[2/rev. ; 0.005/gra.][オプション] | 0.001~0.999[2/rev. ; 0.005/gra.][オプション] | 0.001~0.999[オプション] | 0.001~0.999 | 0.001 ~ 0.999 | ||||||||||||
| モーター | スピンドルモーター | HP | 2 | 5 | 5 | 10[オプション: 15] | 10[オプション: 15] | 20[オプション: 30] | ||||||||||
| 油圧ポンプモーター | HP | 1 | 1 | 2 | 3 | 5 | 7.5 | 10 | 15 | 15 | 20 | 25 | ||||||
| 自動横送りモーター | HP | 30W (AH型) | 1/5(AH型) | 1/5 | 1/5 | 1/5 | 1KW AC サーボモーター | |||||||||||
| 高速主軸頭昇降モーター | HP | 1/5[オプション] | 1/5[オプション] | 1KW AC servo motor | 1 KW ACサーボモーター | 1KW AC サーボモーター | ||||||||||||
| 冷却ポンプ [オプション] | HP | 1/8 | 1/8 | 1/4 | 1/2 | 1/2 | ||||||||||||
| ホイール | ホイール速度 | rpm | 3500[60HZ]/2900[50HZ] | 1750[60HZ]/1450[50HZ] | 1750[60HZ]/1450[50HZ] | 1750[60HZ]/1450[50HZ] | 1100 | |||||||||||
| ホイール寸法 | mm | 180 X 13 X 31.75 | 335 X 38 X 127 | 405 X 50 X 127 | 405 X 50 X 127 | 405 X 50 X 127[Max. 405 X 75 X 127] | 508 X 76 X 203 | |||||||||||
| 重量 | 機械の正味重量 | Kg | 900 950 |
1350 | 1700 | 3250 | 6000 6300 6600 |
7200 7500 7800 |
8400 8700 9000 |
12800 13800 |
14300 15300 |
17300 18800 |
20300 21300 |
20000 23000 |
24000 28000 |
28500 33000 |
33000 38000 |
37500 43000 |
| 梱包総重量 | Kg | 1100 1150 |
1550 | 1950 | 3500 | 6800 7100 7400 |
8100 8400 8700 |
9400 9700 10000 |
13800 14800 |
15500 16500 |
17800 19800 |
21800 22800 |
22000 25500 |
26300 30800 |
31000 36000 |
36000 41500 |
41500 48000 |
|
| 寸法 | 占有面積（長さ x 幅 x 高さ） | mm | 2080 x 1200 x 1700 | 2340 x 1500 x 1800 | 2630 x 1550 x 1800 | 3450 x 2050 x 1900 | 4600 X 2300 X 2040 4600 X 2450 X 2040 4600 X 2550 X 2040 |
4800 X 2300 X 2040 4800 X 2450 X 2040 4800 X 2550 X 2040 |
6000 X 2300 X 2040 6000 X 2450 X 2040 6000 X 2550 X 2040 |
5160 X 2400 X 2555 5160 X 2660 X 2555 |
6260 X 2400 X 2555 6260 X 2660 X 2555 |
8460 X 2400 X 2555 8460 X 2660 X 2555 |
10660 X 2400 X 2555 10660 X 2660 X 2555 |
6600 x 3700 x 4000 6600 x 4100 x 4000 |
8800 x 3700 x 4000 8800 x 4100 x 4000 |
11000 x 3700 x 4000 11000 x 4100 x 4000 |
13200 x 3700 x 4000 13200 x 4100 x 4000 |
15400 x 3700 x 4000 15400 x 4100 x 4000 |
| 梱包寸法（長さ x 幅 x 高さ） | cm | 230 x 146 x 196 | 230 x 158 x 220 | 230 x 179 x 220 | 290 x 228 x 223 | 388 X 230 X 228 | 388 X 230 X 228 | 485 X 230 X 228 | 439 X 230 X 297 439 X 276 X 297 |
546 X 230 X 297 546 X 276 X 297 |
750 X 230 X 297 750 X 276 X 297 |
850 X 230 X 297 850 X 276 X 297 |
40'HQ X 1 + 20' X 1 | 40'HQ X 1 + 20' X 1 | 40'HQ X 2 | 40'HQ X 2 | 40'HQ X 1 + 40'FR X 1 | |
| 20フィート一般コンテナ：スピンドル中心からテーブルまでの最大距離：600mm 40フィートハイコンテナ：スピンドル中心からテーブルまでの最大距離：800mm 20フィートフラットラック：スピンドル中心からテーブルまでの最大距離：1000mm |
230 X 167 X 206 (NW: 950kgs/GW: 1100kgs) * コラムを取り外す際は、40フィートフラットラックまたは40フィートハイキューブコンテナでの輸送 |
|||||||||||||||||
| 標準装備 | オプション装備 |
| 水平調整ネジ & パッド | 永久磁石 |
| バランステーブル + バランスロッド | 傾斜式永久磁石 |
| 砥石取り外し器 | 乾湿両用掃除機 |
| 操作マニュアルと部品リスト | 乾式掃除機 |
| 調整ツール + 工具箱 | 油圧平行修正装置 |
| ダイヤモンドペンとダイヤモンドペンホルダー | 自動モーター式平行修正補正装置 |
| 防水カバー | スピンドルインバーター |
| 標準水槽 | 自動脱磁器 |
| PLCパネル | 手動脱磁器 |
| 前後ボールねじとサーボモーター | 光学スケール |
| 標準砥石 + 砥石ホルダー | 完全密閉板金 |
| クォーツランプ | 油温冷却機 |
| 回転作業台 | |
| 電磁石コントローラー | |
| 電磁ペーパーフィルター | |
| 電磁フィルター | |
| 角度修正装置 | |
| 円弧修正装置 | |
| 手動平行修正装置 | |
| 電磁石コントローラー（強力型） | |
| 細目電磁石 | |
| 透過式砥石修正器 | |
| 両面修正器 | |
| ローラー式バランステーブル | |
| オイルミストセパレーター | |
| 予備砥石ホルダー |
