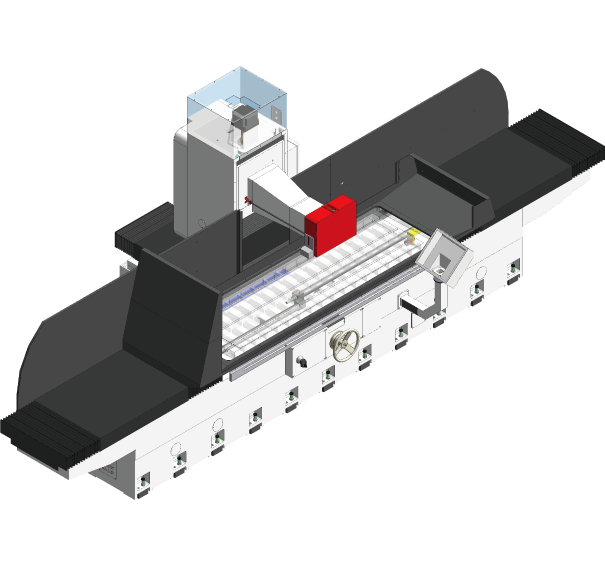

NC精密平面磨床

型號 ID：EASY 系列

			DSG-1224NC	DSG-1632NC	DSG-2040NC	DSG-2060NC	DSG-2448NC	DSG-2460NC	DSG-2480NC	DSG-24100NC
研磨能力	最大研磨長度	mm	600	800	1050	1550	1250	1550	2050	2550
	最大研磨寬度	mm	300	400	500	500	625	625	625	625
	主軸中心至工作台面距離	mm	550	550	600	600	700	700	700	700
	最大負荷(含電磁鐵)	kg	400	580	850	850	850	850	850	850
工作台主要尺寸	寬 x 長	mm	300 x 600	400 x 800	500 x 1000	500 x 1500	600 x 1200	600 x 1500	600 x 2000	600x2500
	T型槽尺寸x數量		14x1	14x3	14x3	14x3	20x3	20x3	20x3	20x3
	工作台面離地高	mm	950	950	920	920	930	930	930	930
	標準電磁鐵尺寸	mm	300x600	400x800	500x1000	500x1500	600x1200	600x1500	600x2000	600x2500
	鞍座式/動柱式	-	鞍座式	鞍座式	動柱式	動柱式	動柱式	動柱式	動柱式	動柱式
左右液壓進給 (X軸)	液壓移動行程	mm	650	850	1100	1600	1350	1650	2150	2650
	工作台移動速度(液壓)	m/min	3~25	3~25	3~25	3~25	3~25	3~25	3~25	3~25
	手動行程	mm	700	900	X	X	X	X	X	X
前後自動進給 (Z軸)	自動進給行程	mm	360	460	550	550	725	725	725	725
	快速進給(60Hz/50Hz)	mm/min	1710/1425	1710/1425	1710/1425	1710/1425	1710/1425	1710/1425	1710/1425	1710/1425
	最小輸入單位(NC II 式樣選配)	mm	0.001	0.001	0.001	0.001	0.001	0.001	0.001	0.001
	進給電機	kw	0.18	0.18	0.375	0.375	0.375	0.375	0.375	0.375
前後手動進給 (Z軸)	手動進給行程	mm	370	470	575	575	725	725	725	725
	手輪每刻度	mm	0.02	0.02	0.02	0.02	0.02	0.02	0.02	0.02
	手輪每圈	mm	5	5	5	5	5	5	5	5
上下自動進給 (Y軸)	自動進給行程	mm	400	400	500	500	500	500	500	500
	最大進給速度	m/min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
	最小輸入單位	mm	0.001	0.001	0.001	0.001	0.001	0.001	0.001	0.001
	進給伺服電機	kw	1	1	1	1	3	3	3	3
砂輪軸	尺寸:外徑X寬X內徑	mm	Ø355x50xØ127	Ø355x50xØ127	Ø405x50xØ127	Ø405x50xØ127	Ø405x50xØ127	Ø405x50xØ127	Ø405x50xØ127	Ø405x50xØ127
	主軸轉速(60Hz/50Hz)	rpm	1800/1500	1800/1500	1800/1500	1800/1500	1800/1500	1800/1500	1800/1500	1800/1500
	主軸電機	kw	3.75/5.6(opt.)	3.75/5.6(opt.)	5.625/7.5(opt.)	5.625/7.5(opt.)	11	11	11	11
	電機扭矩	Nm	26/36	26/36	36/49	36/49	71	71	71	71
電機	油壓電機	kw	1.5	1.5	2.25	2.25	3.75	3.75	5.5	5.5
電機	潤滑油電機(Y軸)	kw	0.075	0.075	0.025	0.025	0.187	0.187	0.187	0.187
機械	裝箱尺寸(長X寬X高)	mm	2850x2250x2490	3200x2260x2550	3600x2230x2280	4500x2230x2280	4240x2300x2550	5420x2280x2550	6000x2280x3000	7000x2280x3000
	機械重量	kw	3000	3500	5900	7100	6600	8800	10420	10900
	裝箱重量約	kg	3500	4500	6900	8600	7600	9800	10920	11700

標準配置	可選配件
基礎調整螺絲及墊塊	電磁鐵
平衡台-軌道式	永久磁鐵
工具箱及調整工具	細目電磁磁鐵
標準砂輪+砂輪套	可傾式永久磁鐵
砂輪拆缷器及法蘭螺帽板手	電磁鐵控制器(標準)
主軸變頻器	油霧分離機
鑽石筆及鑽石筆座	乾濕兩用吸塵機
工作燈	乾式吸塵機
三色警示燈	旋轉工作台
操作手冊及零件手冊	分度盤
標準水箱	單滾輪修整器
防水罩	多點鑽石修整器
	滾輪式平衡台
	光學尺 (Y/Z軸 )
	全密式護罩
	備用砂輪法蘭
	電磁濾清器
	紙袋濾清器
	電磁紙帶濾清器
